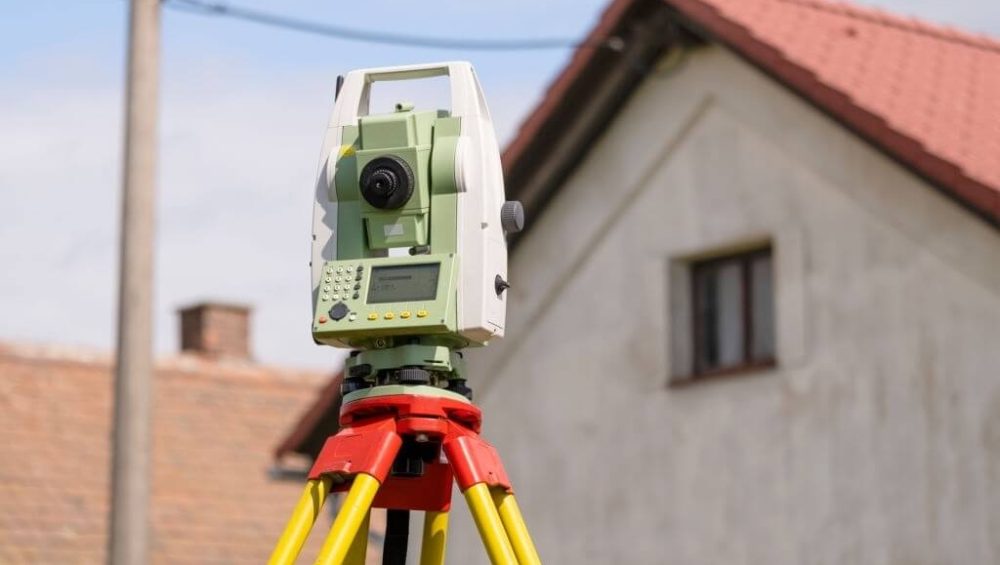

توتال استیشن یک ابزار الکترونیکی/نوری است که برای نقشه برداری و ساخت و ساز استفاده می شود . این دستگاه الکترونیکی با اندازه گیری فاصله الکترونیکی ( EDM ) برای اندازه گیری زوایای عمودی و افقی و فاصله تا یک نقطه خاص ، و یک رایانه روی برد برای جمع آوری داده ها و انجام محاسبات مثلث سازی ، یکپارچه شده است. دوربین توتال استیشن ترکیبی از دوربین های تئودولیت (اندازه گیری زاویه ) و دوربین نیوو ( اندازه گیری فاصله ) در یک دستگاه است.

اصول کار توتال استیشن به یک روش است اما با پیشرفت تکنولوژی ، امکانات بیشتری به دستگاه اضافه می شود . امکانات یک دوربین نقشه برداری می تواند کیبورد و صفحه نمایش ، برد لیزر ، دقت ، چراغ هدایتگر ، موتورایز ، برنامه های نرم افزاری و … باشد .

برای کار با توتال استیشن به چه چیزهایی نیاز است ؟

اساس کار توتال استیشن برای محاسبه مسافت ، زمان رفت و برگشت لیزر به یک رفلکتور در یک نقطه مشخص است . این رفلکتور میتواند یک منشور یا مینی منشور نقشه برداری و یا منشور برچسبی یا شیت باشد. همچنین یک ژالن و یک تراز برای نگه داشتن این رفلکتور در صورت استفاده از منشور نیاز است .

دستگاه های رباتیک یا موتوری به اپراتور این امکان را می دهد که دوربین را از طریق کنترل از راه دور هدایت کند. و بدین صورت نیاز به یک دستیار را از بین می برد . زیرا اپراتور ، رفلکتور را نگه میدارد و توتال استیشن رباتیک بصورت خودکار روی رفلکتور قفل میشود و حرکت می کند. اما در پروژه های پر تردد مانند جاده های عمومی و یا محل های ساخت و ساز ، غالبا به یک کمک نقشه بردار نیاز است.

برای استقرار خود دوربین نیز یک سه پایه نقشه برداری مورد نیاز است که دارای استقامت بالایی باشد و در برابر باد ، انقباض دمایی و … دچار تغییرات نشود . بدین صورت دستگاه توتال استیشن از تراز خود خارج نمیشود.

اندازه گیری زاویه

اکثر دوربین های توتال با اسکن الکترواپتیکال بارکدهای دیجیتال بسیار دقیق حک شده بر روی سیلندر های شیشه ای دوار یا دیسک های داخل دستگاه ، زوایا را اندازه گیری می کنند. بهترین توتال استیشن ها قادر به اندازه گیری زوایا تا حد 0.5 ثانیه هستند.

هر دستگاه قاعدتا دارای مقادیری خطای مجاز می باشد. خطای زاویه ای و خطای کولیماسیون را میتوان با انجام کالیبراسیون های دوره ای کاهش داد. عموما تقریبا 6 ماه یکبار برای سرویس و کالیبره دستگاه چک میشود. در این حالت هر زاویه را بصورت مستقیم و معکوس بصورت 180 درجه قرائت میشود . سپس زوایای ثبت شده میانگیری میشوند و یک زاویه متوسط ایجاد میشود.

اندازه گیری فواصل

اندازه گیری فاصله با یک سیگنال حامل مادون قرمز انجام می شود که توسط یک تابشگر کوچک در مسیر نوری دستگاه تولید می شود و توسط یک بازتابنده منشوری یا یک جسم منعکس می شود. یک توتال استیشن خوب فواصل تا 1500 متر را با دقت 1.5 میلی متر اندازه گیری کند. توتال استیشن های بدون بازتاب نیز فواصل تا چند صد متر را تا هر جسمی که رنگ آن نسبتا روشن است را اندازه گیری کنند .
